开发板介绍 NuTiny- ML51EB 由两部分组成，采用NuMicro® 8051 ML51EB9AE 微控制器的主控板，与 Nu-Link-Me 除错烧录器。使用者只需使用此开发板就可以开发、刻录并验证应用程序。 NuTiny- ML51EB 的主控板带有 ML51EB9AE 所有脚位的扩展接口，还有灵活的电源供应设计，方便搭配各式接口设备进行开发。 Nu-Link-Me 刻录与除错器可透过 SWD 接口进行刻录与除错。Nu-Link-Me 支持虚拟串口功能，可输出讯息至终端机窗口。
快速指南 | | 1. | 请确认计算机中至少已安装一种开发环境: |
| - | KEIL C51 |
| - | IAR EW8051 | | 2. | 请依照使用的开发环境下载及安装最新版本的 Nuvoton Nu-Link Driver，安装时请勾选并安装 Nu-Link USB Driver。 |
| - | 使用 Keil C51 请安装 Nu-Link_Keil_Driver |
| - | 使用 IAR EW8051 请安装 Nu-Link_IAR_Driver | | 3. | 请依照使用的开发环境下载及解压缩开发板支持软件包 ( Board Support Package, BSP )。 |
| - | 使用 Keil C51 请下载 ML51_Series_BSP_Keil |
| - | 使用 IAR EW8051 请下载 ML51_Series_BSP_IAR | | 4. | 硬件架设 |
| (1) 将 Nu-Link2-Me VCOM 指拨开关的 1 及 2 切换至 ON，启动虚拟串口 ( VCOM ) 功能。 |
|
|
|
| (2) 透过 USB 传输线连接开发板 ICE USB 端口与计算机端 USB 端口。 |
|
|
|

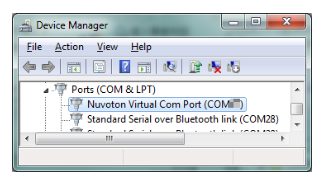

| (3) 在设备管理器中找到 Nuvoton Virtual Com Port。 |
|
|
| | 5. | 使用 Template 项目为范例，使用不同开发环境请在个别 BSP 中找到 Template 项目。 |
| • | 在Keil C51下使用 |
| - | ML51_Series_BSP_Keil_V1.XX |
|
| - | SampleCode |
|
|
| - | Template |
|
|
|
| - | Project_temp |
|
|
|
|
| - .KEIL |
| • | 在 IAR EW8051下使用 |
| - | ML51_Series_BSP_IAR_V1.XX |
|
| - | SampleCode |
|
|
| - | Template |
|
|
|
| - | Project_temp |
|
|
|
|
| - .IAR | | 6. | 开启与执行项目，在个别开发环境下执行项目的方式请参考使用者手册。 | | 7. | 用户可在终端机窗口看到以下结果: |
|
|
|
